前些天买了个太阳能充电板，试验几天，有点心得，一起分享，欢迎斧正。（因为写得太多，图片也多，如果看到哪一段图片文字驴唇不对马嘴，请指出来，我修正）
太阳能充电板是野外长期活动的好帮手，以前因为太阳能充电器的实用性不高，我一直倾向于大容量备用电池组，搞了一个28000毫安时的电池组，重量大约700克，虽然尽量减轻了结构重量，野外活动还是嫌太重，加上这么大容量锂电池组的危险性较高，野外环境是复杂的，比如背包内长时间日晒导致的高温、强烈碰撞、背包进水，都会导致自燃甚至爆炸，让人没法满意，只能当成权宜之计，心里一直没有忘记太阳能。
我对野外用品的要求，第一是实用，第二是简洁，第三是轻巧，这是自己的长期感受，个人看法。
户外用太阳能的实用性，主要是以国外产品brunton为代表，众所周知，brunton的太阳能充电器是专为野外活动而设计的。但是它的价格较贵，而且购买渠道很少，尤其像我这样小城镇生活的户外爱好者，简直没法见到它。（顺便说一下：我在淘宝网上找到一个卖家，brunton的6瓦充电器居然只要特价168块钱包邮，还保证是真货，我满怀激动看了看它店铺里的其他商品，当看到惠威D1080MKII音箱标价只有92元的时候，我绝望的离开了……）
国内太阳能产品中，比较有代表性的，大概是爱国者动力舱I2911。据说IT168评测中心对它的看法是：概念是新颖的，太阳能是环保的，效率是需要忍受的。看来还是实用性差。本月初，从网上购买到一块太阳能充电板，做了些测试，效果比较满意，写出来大家分享，一起探讨实用、方便的太阳能之路，给我们的野外活动多点选择。

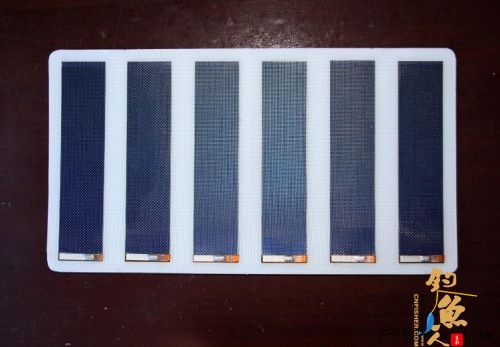

图1
该充电板外形如图1，长36厘米，宽19.8厘米，厚度约0.1厘米，重量140克，简单轻巧；上面并排嵌有6块太阳能电池板，每块长17厘米，宽4厘米，受光面积68平方厘米，6块的面积共计408平方厘米，以400平方厘米计。
这个光照面积在可随身携带的太阳能充电器里，算是比较大的，光照面积是太阳能充电器的基础，面积不够，功率就低，说啥也没用；面积大了才有实用性。
前些天去四川木里徒步穿越时，有个同伴带了一块外形新颖的太阳能充电器，如手机大小，分三层，可以展开成三瓣，像朵花一样支撑着，小巧、新潮、漂亮，但是其光照面积统共不超过70厘米（粗略估计），其功率可想而知，3天下来，提供的电力很少，实用性不高。
我之所以选择这款半成品的太阳能充电板，除了面积够大，主要是考虑到轻便和所能提供的电压。
关于重量的考虑：
太阳能充电器，通常都有保护外壳，以及内置蓄电池，这两样大大加重了充电器的体积、重量和复杂性。
这款太阳能板的压膜比较结实，手感和外观都可靠，估计在野外使用没问题，不需要额外的保护和支撑，平时折叠装在塑料袋里，塞在背包内背板一侧，用时取出来，用扣带固定在头包上，平摊开使用即可，充电电池可以放在头包里，很方便。这样就避免了外壳的重量。
我们长时间在野外，所用的电子设备通常都有备用电池，以防有电池意外损坏；比如我的相机有两块电池，GPS有三块电池。
常见的太阳能充电器经常有内置蓄电池，这个功能和备用电池实际上重复了，可以去掉充电器的内置蓄电池，平时把备用电池用太阳能充满电，以备所需即可。
这样做还可以提高电量利用率，因为太阳能转化为电力后，储存在内置蓄电池里，然后再充到所用电池里，这里面有一个电池对电池之间的电量损耗问题，从我以前购买的几款备用电源看，电池对电池之间的电量转移，损耗是很大的，估计在30%以上，有的时候甚至充满标称6000毫安时的电池组，只能放出3000毫安时左右的电量，其实际效果令人沮丧。也可能没有买到真正好的产品，但这个损耗我想怎么也不会低于30%。（个人看法，欢迎指正。毕竟能提高转化率对大家都是好事。）
去掉充电板的外壳和内置蓄电池，就可以大大减少体积和重量。这款太阳能充电板的自身重量才140克。
关于所提供的电压：
从太阳能电池板直接充电给所用电池，需要考虑电压问题，这也正是选择这款充电板的重要原因。在野外通常需要4.2伏和8.4伏两种电压（笔记本电脑会用到18伏左右，但所需功率太大，非随身携带充电器所能负担，再说我也不会背着笔记本电脑上路——至少现在不会；所以，对于那些有福气在野外用到笔记本的朋友，我怀着嫉妒的心情不考虑这种情况）。
这款充电板上面的六小块电池板，每小块板的性能参数如下：
型号：1SC1
工作电压：2V（负载时电压为1.5伏左右，这是店家说的，实际使用看来差不多）
工作电流：0.35A
功率：0.8W（负载时功率为0.6瓦左右，这也是店家说的）
尺寸：50×190×1mm（实测工作面积为17×4厘米，这是我拿尺子量出来的）
◆标准测试条件下测试（STC）：
辐射：1000W/m2
1.5倍光谱
组件测试温度25℃
◆产品描述
组件所用太阳能电池为不锈钢衬底、柔性、三结非晶硅薄膜电池
聚合物层压，不易破裂（无玻璃材料）
可以防潮，耐用
重量轻，抗撞击，便于使用和携带
使用环境温度：-40℃～+85℃
6块电池板的正负极彼此独立，每块电池板的电压为2伏，负载电压大约1.5伏，三块电池板串联，正好是4.5伏，可以给3.7伏GPS锂电池充电；六块电池板串联，电压9伏左右，可以给7.4伏的相机电池充电；非常方便实用，只需要调换一下接线方式就可以，也可以做成两种插头，固定在充电板背面。
这样做还可以避免调压电路（复杂就意味着不可靠）和转化率损耗，通常调压电路的转化率不会高于80%（这是针对常见的充电器而言，网上有些电池爱好者的个人产品，转化率听说会高一些，我不熟悉他们的具体数据，从拿到的产品来看，转化率也差不多）。
Brunton太阳能充电器也是不带内置蓄电池的，但是它作为成品，只提供15伏电压，需要转换为4.2伏、8.4伏两种电压，才能给用户充电，这就要额外的电压转换装置，实际效率也要打个折扣，还增加了设备复杂程度。
综上所述，如果从太阳能电池板直接充电到所用电池，就做到太阳能电池板和待充电电池直接面对面，不用考虑中间环节的电池和电路，至少相当于提高40%左右的实际功率，优势明显（个人看法，欢迎指正）。
关于阳光强度：
上述性能参数中，标准测试条件是个问题，因为实际光照效果不太可能达到1000瓦/平米，这个数据只是个参考标准，没多大实际意义。
大气层外的太阳辐射强度为1370瓦/平米，即使完全无云的天空，仅仅大气的散射和反射，也会吸收25%的辐射，只剩下1030瓦/平米，再考虑到云层的吸收、反射，实际效果肯定小于1000瓦/平米。
还有空气中颗粒物的影响也很大。我所在的地区是河南省中部，本市工业对空气清澈度有一点影响，基本上属于中原地区常见的那种地平线有点发灰的样子，大家可以对照自己所在地区的空气清澈度，对我所测出的数据适当加以增减。卖这款太阳能充电板的淘宝老板，他住在河北承德，他的测试结果就比我测试的数据高一些，看来承德是好地方——人家是皇上住的地方，我家乡这里早年是土匪窝——没法比。
在我经常去的西部地区，条件要好得多，更适合太阳能产品使用，这也是为什么西藏的太阳能产品最先普及——人家是高原。听说在西藏阿里地区，因为光照强烈，甚至出现过太阳能电站的实际功率超过了标称参数的事。这块太阳能板未来使用的地区就是高原，所以现在的测试数据在实际使用时会大得多，这对我是个好消息。（头一回想到感谢高原烈日，除了折磨徒步者之外，也能有点其他用处。）
说了这么多废话，是骡子是马拉出来溜溜，现在来演示一下这种充电方式的实际效果如何。
测试前的准备：
本来以为测试太阳能充电器很容易，以前都是放在阳台上整个白天晒太阳，不用操心。现在不同了，这款太阳能充电板的功率较大，充满一块锂电池不需要一整天；考虑到阳光强度的变化和我睡懒觉的习惯，我把一天分为中午和下午两部分，上午10点至下午1、2点，算是中午测试时间，这段时间的特点是阳光强烈，效率高，充电快；下午2点钟以后至傍晚，阳台处于楼房阴影下，阳光较弱，充电很少，算是下午测试时间。
这样一来，一天只能测试一次中午、一次下午，加上天气不好的耽搁，前后鼓捣了好几天才搞出几组粗略的数据，后面会逐一介绍。
这款充电板的接线方式，6块电池板分为两组，每组串联出4.5伏，两组之间可选择串联和并联，对应常用的3.7伏和7.4伏锂电池，充电板背面的具体接线如下。
|
